Mehrkomponenten-Spritzguss 2K/3K
Mehrere Materialien, ein Werkzeug — febana fertigt technische Kunststoffteile, bei denen unterschiedliche Werkstoffe, Farben oder Funktionen direkt im Spritzgießprozess miteinander verbunden werden. Mehrkomponentenspritzguss auch mit mit LSR und TPE, Kernrückzugsverfahren und Stanzbiegetechnik im Spritzgießwerkzeug gehören seit Jahren zu den technologischen Schwerpunkten der febana.
-
Materialkombination
Harte und weiche Kunststoffe, Farben oder Funktionsbereiche in einem Bauteil.
-
Integrierte Funktion
Dichtung, Griffzone, Isolation oder Schutz können direkt mitgespritzt werden.
-
Stabile Verbindung
Die Komponenten verbinden sich werkstoffgerecht und prozesssicher im Werkzeug.
-
Weniger Montage
Mehrere Funktionen entstehen in einem Fertigungsschritt statt durch separate Bauteile.
Wenn mehrere Materialien direkt im Werkzeug verbunden werden
Beim Mehrkomponenten-Spritzgießen entstehen Bauteile aus zwei oder drei unterschiedlichen Kunststoffkomponenten in einem abgestimmten Fertigungsprozess. Statt einzelne Teile später zu montieren, werden Materialien, Farben oder Funktionsbereiche direkt nacheinander in einem Werkzeug oder Werkzeugverbund miteinander verbunden.
Bei febana sind 2K- und 3K-Verfahren ein gewachsener Schwerpunkt der Kunststofftechnik. Hartkunststoff-/TPE-Kombinationen, LSR-Hybride und Kernrückzugsverfahren werden auf einem modernen Maschinenpark prozesssicher umgesetzt — vom ersten Muster bis zur Großserie.
Ein Bauteil entsteht aus mehreren funktionalen Zonen.
Die besondere Stärke von 2K- und 3K-Technologie liegt darin, unterschiedliche Eigenschaften in einem Bauteil zu kombinieren: hart und weich, dichtend und tragend, isolierend und stabilisierend oder optisch getrennt und funktional verbunden.
-
01Erste Komponente spritzen
Eine tragende Grundstruktur, ein harter Kunststoffkörper oder eine technische Basisgeometrie wird als erster Bauteilbereich hergestellt.
-
02Werkzeugposition wechseln
Das Bauteil wird über Drehteller, Indexplatte, Schieber oder Transfer in die nächste Kavität gebracht, ohne den Prozess zu verlassen.
-
03Zweite oder dritte Komponente anspritzen
Weitere Materialien werden gezielt an definierte Bereiche angespritzt — etwa Dichtungen, Griffzonen, Schutzlagen oder Funktionsflächen.
-
04Verbindung und Funktion prüfen
Entscheidend sind Haftung, Maßhaltigkeit, Übergänge, Materialverträglichkeit und die spätere Funktion im Produkt.
Die drei Hebel: Material, Funktion, Werkzeug

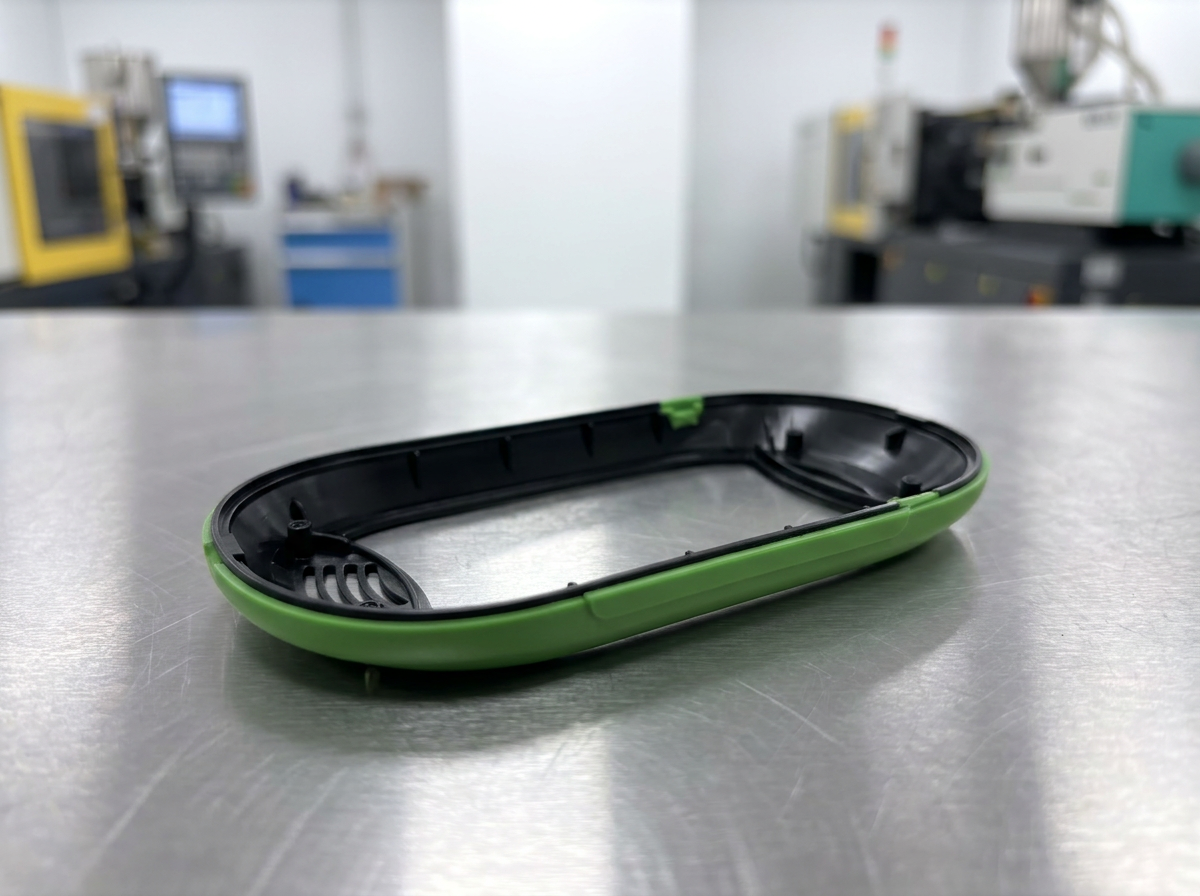

Materialpaarung
Die Werkstoffe müssen zueinander passen.
Nicht jede Materialkombination verbindet sich zuverlässig. Entscheidend sind chemische Verträglichkeit, Schwindungsverhalten, Verarbeitungstemperaturen und die gewünschte Haftung zwischen den Komponenten. Häufig werden harte Thermoplaste mit weicheren TPE- oder Elastomerbereichen kombiniert; LSR-Komponenten ergänzen das Spektrum für medizinische und dichtungstechnische Anwendungen.

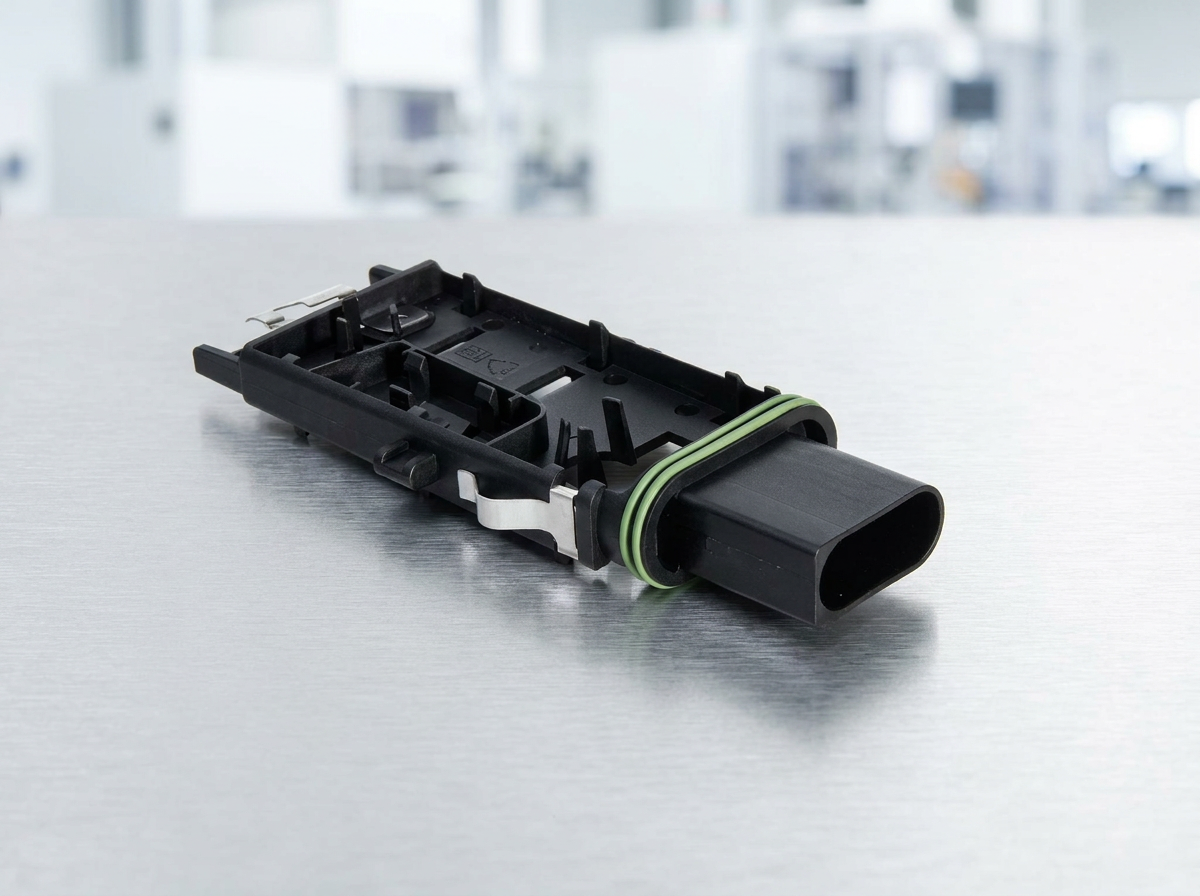

Funktion
Mehr Funktion ohne zusätzliche Montage.
Dichtungen, flexible Bereiche, Griffe, Dämpfungen, Farbmarkierungen oder Schutzfunktionen können direkt ins Bauteil integriert werden. Dadurch sinkt der Montageaufwand, und die Funktionsbereiche sitzen reproduzierbar an der richtigen Stelle.

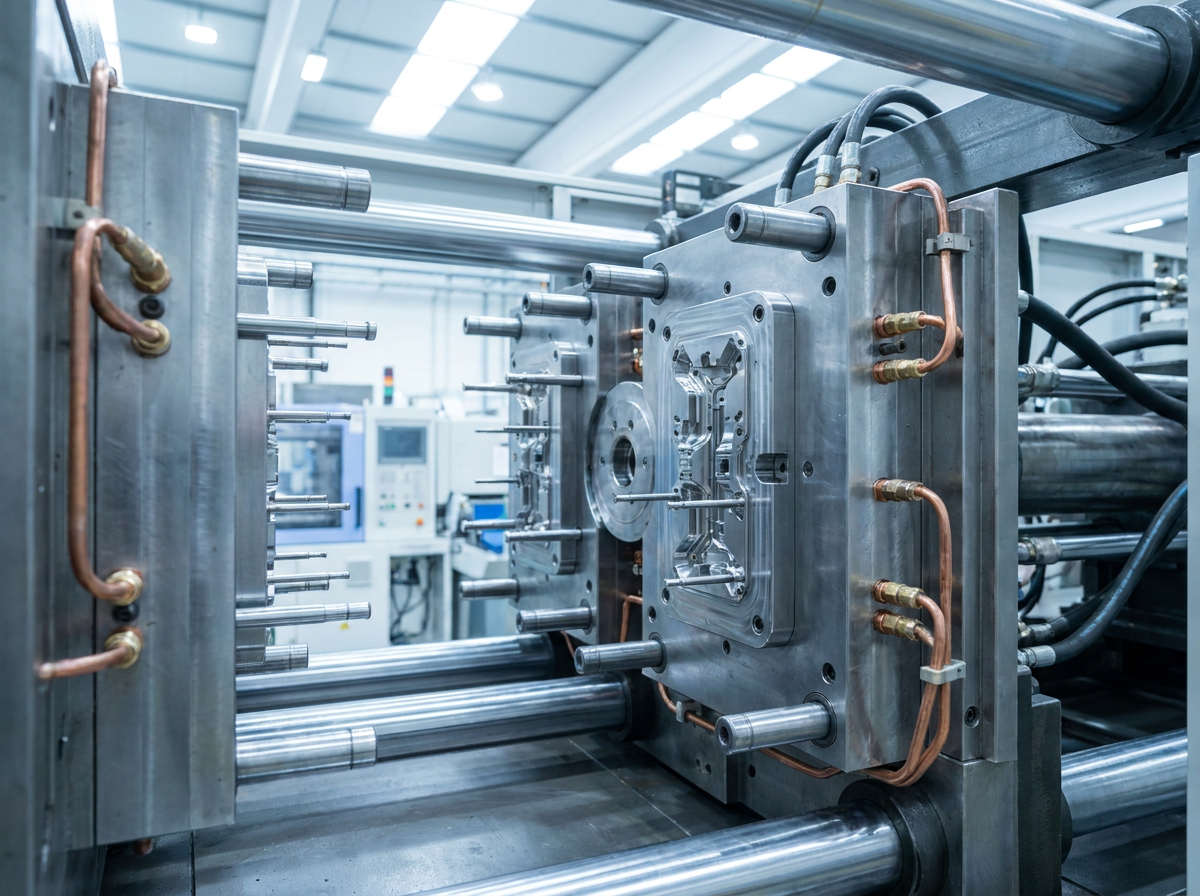

Werkzeugtechnik
2K/3K verlangt präzise Werkzeugabstimmung.
Kavitäten, Angüsse, Trennungen, Indexierung, Temperierung und Entformung müssen exakt aufeinander abgestimmt sein. Besonders kritisch sind Materialübergänge, Abdichtbereiche im Werkzeug und die Positionierung der bereits gespritzten Komponente. Werkzeuge entstehen bei febana inhouse — Auslegung, Bau und Optimierung in einer Hand mit der Serienfertigung.
Verfahren bei febana
2K- und 3K-Spritzguss
Hart-Weich-Kombinationen mit Thermoplasten und TPE, mehrfarbige Bauteile sowie 3K-Aufbauten für komplexe Funktionsverteilung in einem Werkstück.
Kernrückzugsverfahren
Bewegliche Werkzeugkerne öffnen während des Spritzvorgangs Hohlräume oder ermöglichen mehrstufige Materialaufbauten — geeignet für komplexe Innengeometrien und Mehrkomponenten-Übergänge.
Stanzbiegetechnik im Werkzeug
Metallische Stanz-Biege-Teile werden im Spritzgießwerkzeug eingelegt und direkt umspritzt — die enge Verzahnung von Stanzerei und Spritzguss bei febana macht diese Verfahrenskombination wirtschaftlich.
Worauf es bei 2K/3K-Bauteilen ankommt
-
Haftung
Die Verbindung zwischen den Komponenten muss zur Belastung, zum Material und zur späteren Funktion passen.
-
Übergänge
Materialgrenzen müssen sauber ausgebildet sein, damit Optik, Dichtung oder Funktion zuverlässig bleiben.
-
Schwindung
Unterschiedliche Werkstoffe verhalten sich beim Abkühlen anders und müssen konstruktiv berücksichtigt werden.
-
Prozessstabilität
Mehrere Einspritzvorgänge müssen im Zyklus reproduzierbar zusammenspielen, ohne Qualitätsschwankungen zu erzeugen.
2K/3K lohnt sich, wenn ein Bauteil mehr können soll.
Mehrkomponenten-Spritzgießen verbindet mehrere Werkstoffe in einem abgestimmten Fertigungsprozess. So entstehen Bauteile, die konstruktive, funktionale und optische Anforderungen direkt in einer einzigen Lösung bündeln. Der große Vorteil liegt darin, dass Funktionen nicht nachträglich ergänzt werden müssen. Statt zusätzlicher Montage entstehen präzise Bauteile mit klar definierten Übergängen, stabiler Wiederholgenauigkeit und hoher Prozesssicherheit.
Mehr Funktion
Harte und weiche, dichte und tragende oder optisch getrennte Bereiche werden direkt in einem Bauteil kombiniert.
Weniger Montage
Zusätzliche Arbeitsschritte, Fügeprozesse oder einzelne Zusatzteile lassen sich in vielen Anwendungen deutlich reduzieren.
Mehr Prozesssicherheit
Funktionsbereiche entstehen reproduzierbar im Werkzeug und nicht erst später durch manuelle oder nachgelagerte Montage.
